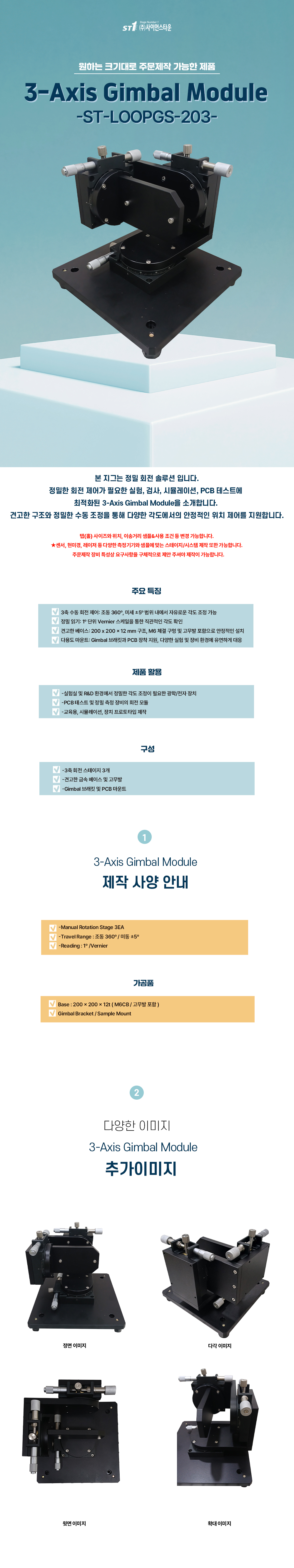

본 지그는 정밀 회전 솔루션 입니다.

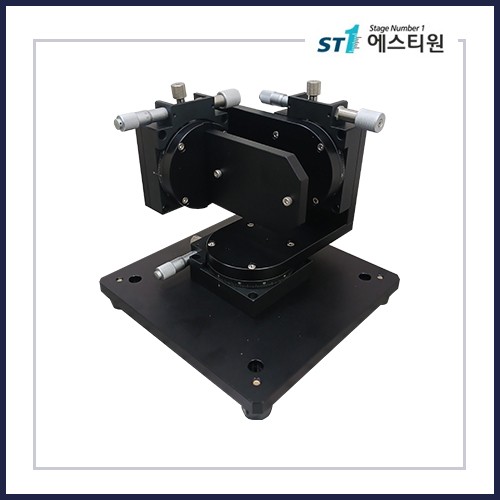

정밀한 회전 제어가 필요한 실험, 검사, 시뮬레이션, PCB 테스트에 최적화된 3-Axis Gimbal Module을 소개합니다. 견고한 구조와 정밀한 수동 조정을 통해 다양한 각도에서의 안정적인 위치 제어를 지원합니다.
주요 특징
3축 수동 회전 제어: 조동 360º, 미세 ±5º 범위 내에서 자유로운 각도 조정 가능
정밀 읽기: 1º 단위 Vernier 스케일을 통한 직관적인 각도 확인
견고한 베이스: 200 x 200 x 12 mm 구조, M6 체결 구멍 및 고무발 포함으로 안정적인 설치
다용도 마운트: Gimbal 브래킷과 PCB 장착 지원, 다양한 실험 및 장비 환경에 유연하게 대응
제품 활용
실험실 및 R&D 환경에서 정밀한 각도 조정이 필요한 광학/전자 장치
PCB 테스트 및 정밀 측정 장비의 회전 모듈
교육용, 시뮬레이션, 장치 프로토타입 제작
구성
3축 회전 스테이지 3개
견고한 금속 베이스 및 고무발
Gimbal 브래킷 및 PCB 마운트
