현미경으로 작은 부품이나 정밀한 표면을 관찰할 때는 확대 배율만큼 중요한 요소가 있습니다. 바로 렌즈와 관찰 대상 사이의 거리입니다.

작은 부분을 크게 확대해 보고 싶어도 렌즈가 대상에 너무 가까이 접근해야 한다면 관찰할 수 있는 공간이 제한될 수 있습니다.

특히 높이가 있는 부품이나 구조가 복잡한 대상을 관찰할 때는 렌즈와 대상 사이에 충분한 간격을 확보하는 것이 중요합니다.

이러한 상황에서 고려할 수 있는 광학 부품이 바로 장거리 작동 거리 대물렌즈입니다.

이번 글에서는 장거리 대물렌즈가 무엇인지, 어떤 상황에서 유용한지, 그리고 SLMPLN Series의 특징은 무엇인지 알아보겠습니다.

현미경 렌즈는 왜 대상과의 거리가 중요할까요?

현미경은 작은 대상을 확대해 세부적인 형태를 관찰하는 장비입니다. 하지만 모든 렌즈가 동일한 거리에서 대상을 관찰하는 것은 아닙니다.

렌즈와 관찰 대상 사이의 거리는 일반적으로 작동 거리(Working Distance, WD) 라고 부릅니다.

대물렌즈의 앞부분부터 초점이 맞는 관찰 대상까지의 거리를 의미합니다.

예를 들어 평평한 표면을 관찰할 때는 렌즈가 대상에 비교적 가까이 위치해도 문제가 없을 수 있습니다. 하지만 높이가 있는 부품이나 돌출된 구조를 관찰한다면 이야기가 달라집니다.

렌즈와 대상 사이의 간격이 좁으면 부품의 높이나 형상 때문에 관찰 위치를 잡기 어려울 수 있습니다. 또한 관찰 대상 주변에 다른 부품이나 작업 공간이 있다면 렌즈의 접근 범위도 고려해야 합니다.

따라서 현미경 렌즈를 선택할 때는 얼마나 크게 확대되는지만 보는 것이 아니라, 실제 작업 환경에서 필요한 간격을 확보할 수 있는지도 확인해야 합니다.

장거리 작동 거리 대물렌즈란?

장거리 작동 거리 대물렌즈(Long Working Distance Objective)는 일반적인 대물렌즈보다 비교적 긴 작동 거리를 확보하도록 설계된 렌즈입니다.

쉽게 말하면 관찰 대상에 렌즈를 지나치게 가까이 가져가지 않고도 초점을 맞출 수 있도록 설계된 광학 부품입니다.

이러한 특징은 다음과 같은 상황에서 유용할 수 있습니다.

-높이가 있는 부품의 표면을 관찰해야 하는 경우

-렌즈와 대상 사이에 일정한 공간을 확보해야 하는 경우

-정밀 부품의 형태나 표면 상태를 확대해 확인하는 경우

-관찰 대상 주변의 구조물 때문에 렌즈의 접근 공간이 제한되는 경우

다만 작동 거리가 길다고 해서 모든 대상에 적합한 것은 아닙니다.

필요한 확대 배율과 해상력, 시야 범위까지 함께 고려해야 원하는 관찰 결과를 얻을 수 있습니다.

SLMPLN Series는 어떤 특징을 가지고 있을까요?

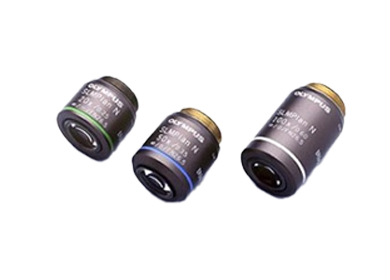

SLMPLN Series는 에비던트(Evident, 구 올림푸스)의 슈퍼 롱 워킹 대물렌즈 제품군입니다.

긴 작동 거리와 명시야 관찰을 고려하는 산업용 현미경 환경에서 검토할 수 있습니다.

① 관찰 대상과의 간격 확보

SLMPLN Series는 초장거리 작동 거리를 고려해 설계된 대물렌즈입니다. 렌즈와 관찰 대상 사이의 간격이 중요한 작업 환경에서 검토할 수 있습니다.

특히 높이가 있는 부품이나 표면의 특정 부분을 확대해 확인해야 할 때는 필요한 작동 거리를 먼저 확인하는 것이 좋습니다.

② 명시야 관찰에 적합한 설계

명시야 관찰은 현미경에서 널리 사용되는 관찰 방식입니다. 일반적으로 관찰 대상에 빛을 비추어 밝은 배경 위에서 대상의 형태와 특징을 확인합니다.

예를 들어 금속 부품의 표면이나 가공된 부품의 외형을 관찰할 때 명시야 방식이 활용될 수 있습니다.

SLMPLN Series는 명시야 관찰용 제품군이므로, 이러한 방식으로 대상의 형태를 확인하려는 경우 검토할 수 있습니다. 단, 실제 관찰 결과는 조명 조건과 대상의 특성에 따라서도 달라집니다.

③ 배율에 따라 달라지는 작동 거리

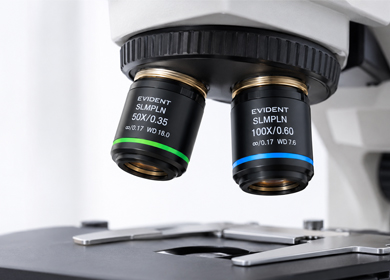

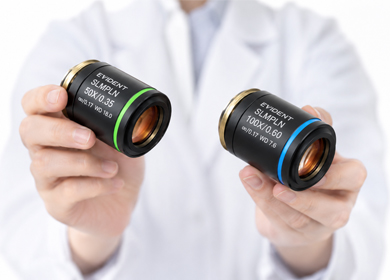

SLMPLN Series는 20배, 50배, 100배 모델로 구성되어 있습니다. 배율이 달라지면 작동 거리와 관찰할 수 있는 범위도 달라지므로, 필요한 관찰 조건에 맞춰 모델을 선택해야 합니다.

※ 제품군의 공개 사양 기준입니다. 실제 적용 시에는 선택 모델의 세부 사양을 확인해야 합니다.

장거리 대물렌즈를 선택할 때 확인할 사항

-첫째, 필요한 작동 거리입니다. 관찰 대상의 높이와 주변 구조를 고려해 렌즈와 대상 사이에 어느 정도의 간격이 필요한지 확인해야 합니다.

-둘째, 확대 배율입니다. 관찰 대상의 전체적인 형태를 확인할지, 작은 부분까지 자세히 살펴볼지에 따라 적합한 배율이 달라집니다.

-셋째, 해상력과 관찰 범위입니다. 확대된 화면에서 어느 정도의 세부 정보를 구분해야 하는지, 한 번에 어느 범위까지 관찰해야 하는지 고려해야 합니다.

-넷째, 현미경과의 호환성입니다. 대물렌즈는 현미경 본체의 광학 시스템과 맞아야 합니다. 장착 규격과 광학 조건, 지원하는 관찰 방식 등을 확인한 후 선택하는 것이 좋습니다.

이러한 조건을 미리 정리하면 제품의 이름이나 배율만으로 판단하는 것보다 실제 작업에 적합한 렌즈를 찾기 쉽습니다.

현미경으로 작은 대상을 관찰할 때는 확대 배율뿐 아니라 렌즈와 관찰 대상 사이의 거리도 중요한 요소입니다. 특히 높이가 있는 부품이나 렌즈의 접근 공간이 제한되는 환경에서는 작동 거리를 충분히 고려해야 합니다.

SLMPLN Series는 초장거리 작동 거리와 명시야 관찰을 고려한 대물렌즈 제품군으로, 20배·50배·100배 모델을 비교해 작업 조건에 맞는 제품을 검토할 수 있습니다.
