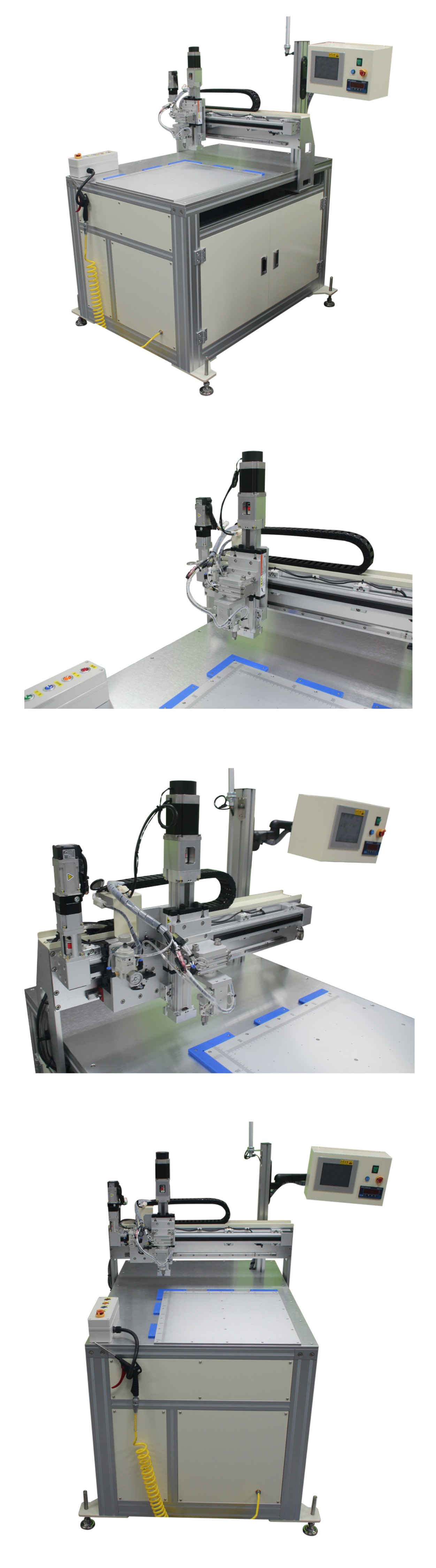

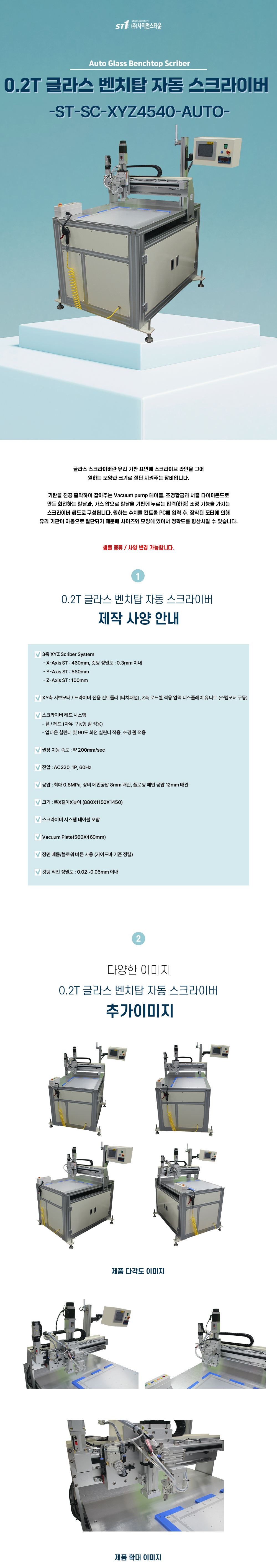

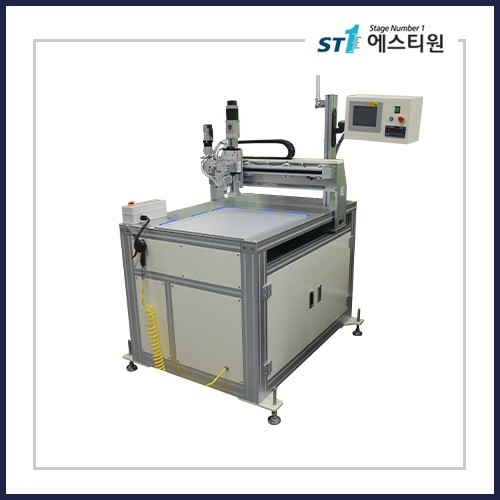

0.2T 글라스 자동 스크라이버 [ST-SC-XYZ4540-AUTO]

글라스 스크라이버란 유리 기판 표면에 스크라이브 라인을 그어
원하는 모양과 크기로 절단 시켜주는 장비입니다.

기판을 진공 흡착하여 잡아주는 Vacuum pump 테이블, 초경합금과 서결 다이아몬드로
만든 회전하는 칼날과, 가스 압으로 칼날을 기판에 누르는 압력(하중) 조정 기능을 가지는
스크라이버 헤드로 구성됩니다. 원하는 수치를 컨트롤 PC에 입력 후, 장착된 모터에 의해
유리 기판이 자동으로 절단되기 때문에 사이즈와 모양에 있어서 정확도를 향상시킬 수 있습니다.

Spec.

Glass Benchtop Scriber

○​3축 XYZ Scriber System
 - X-Axis ST : 460mm, 컷팅 정밀도 : 0.3mm 이내
 - Y-Axis ST : 560mm
 - Z-Axis ST : 100mm


○​ XY축 서보모터 / 드라이버 전용 컨트롤러 [터치패널], Z축 로드셀 적용 압력 디스플레이 유니트 (스텝모터 구동)


○ 스크라이버 헤드 시스템
- 휠 / 헤드 (자유 구동형 휠 적용)
- 업다운 실린더 및 90도 회전 실린더 적용, 초경 휠 적용
​
○ 권장 이동 속도 : 약 200mm/sec
​
○ 전압 : AC220, 1P, 60Hz
​
○ 공압 : 최대 0.8MPa, 장비 메인공압 8mm 배관, 플로팅 메인 공압 12mm 배관
​
○ 크기 : 폭X길이X높이 (880X1150X1450)
​
○ 스크라이버 시스템 테이블 포함
​
○ Vacuum Plate(560X460mm)
​
○ 정면 베큠/블로워 버튼 사용 (가이드바 기준 정렬)
​
○ 컷팅 직진 정밀도 : 0.02~0.05mm 이내
