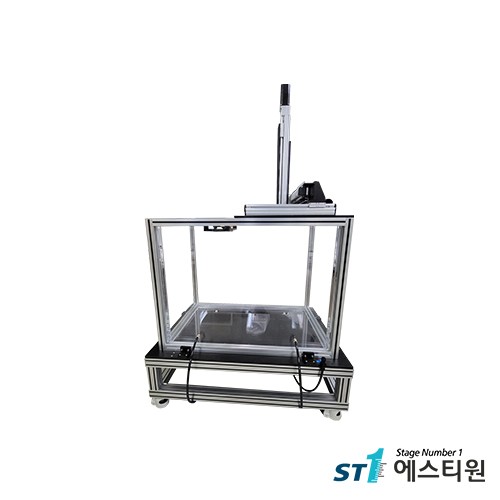

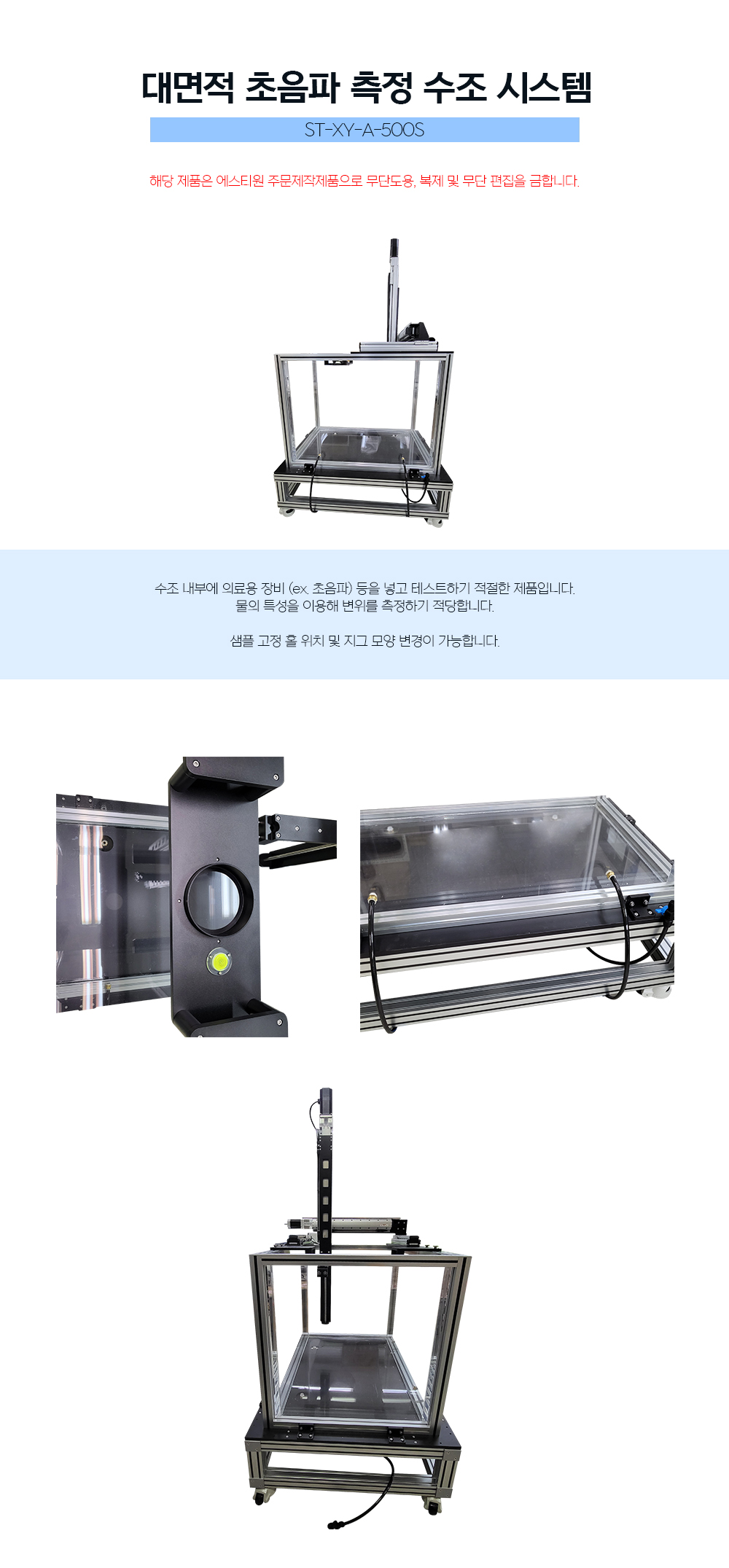

XY-Axis

1) Travel Range(mm) : 500x300

2) Travel Guide : Ball Screw Ø12 Lead 5 , LM Guide

3) Resolution(mm) : 0.01 / Pulse

4) Maximum Speed : 50mm / Sec

5) Sensor : 1 Home Sensor , 2 Limit Sensor

6) Connector : D-SUB 15P

7) X-Axis Idle Actuator 포함

8) 조합 Bracket 및 Cableveyor 포함

9) Motorized Actuator 조합용 Base Plate 포함

10) Sample 고정용 Block 포함

Z-Axis

1) Travel Range(mm) : 300

2) Travel Guide : Ball Screw Ø12 Lead 5 , LM Guide

3) Resolution(mm) : 0.01 / Pulse

4) Maximum Speed : 50mm / Sec

5) Sensor : 1 Home Sensor , 2 Limit Sensor

6) Connector : D-SUB 15P

7) Sensor 고정용  홀더

 - Table 사이즈 : 1100 X700 X 400mm [ 하부 프레임 테이블 ]

 - 수조  수평 조절 가능, 이동용 바퀴 및 잠금장치

 - 아크릴 수조

 - 급수, 배수용 밸브 모듈

3축 컨트롤 박스

- 3-Axis Motion Controller

- 기본 Motion Software 제공 (CD/Manual)

- 기능 : Scan Mode , Preset Mode , Speed Control , Progeam Edit Mode

- RS-232C / USB 통신방식 (기본 USB 통신방식)

- 5P Step Driver 포함

- Middle Cable 15M 3ea , Power Cable 1ea , 통신 Cable 2ea 포함

- Control Box 구성 및 시운전
