제품의 표면은 겉으로 보기에 매끄러워도 확대해서 살펴보면 미세한 굴곡이나 높낮이 차이가 존재할 수 있습니다.

이러한 차이는 부품의 품질이나 코팅 상태, 마찰 특성 등을 확인할 때 중요한 정보가 됩니다.

이처럼 눈으로 확인하기 어려운 표면의 형태를 정밀하게 측정하는 장비가 3D 표면 측정기입니다.

최근에는 빛을 이용해 표면을 측정하는 광학 방식이 활용되면서, 대상에 직접 접촉하지 않고도 미세한 표면 구조를 분석할 수 있습니다.

1. 3D 표면 측정기란?

3D 표면 측정기는 물체 표면의 높낮이와 굴곡을 측정해 입체적인 형태로 나타내는 장비입니다.

일반적인 카메라나 현미경으로 표면을 관찰하면 색상이나 외형, 미세한 무늬를 확인할 수 있습니다.

하지만 표면의 어느 부분이 얼마나 높거나 낮은지, 미세한 홈이 얼마나 깊은지까지 수치로 파악하려면 별도의 측정 과정이 필요합니다.

3D 표면 측정기는 이러한 표면 정보를 높이 데이터와 입체 이미지로 표현해 육안 관찰만으로는 파악하기 어려운 차이를 분석할 수 있도록 돕습니다.

2. 표면 거칠기와 표면 형상은 무엇이 다를까요?

표면 측정에서 자주 사용되는 용어로는 표면 거칠기와 표면 형상이 있습니다.

• 표면 거칠기는 표면에 존재하는 미세한 돌기와 홈이 얼마나 고르지 않은지를 나타냅니다.

        예를 들어 금속 부품을 가공한 뒤 표면이 얼마나 매끄럽게 마무리되었는지 확인할 때 활용할 수 있습니다.

• 반면 표면 형상은 표면 전체의 높낮이와 굴곡, 홈이나 돌출부의 형태를 의미합니다.

        작은 흠집뿐 아니라 일정한 패턴으로 형성된 구조나 미세한 입체 형상도 분석 대상이 될 수 있습니다.

이 두 가지 정보를 함께 살펴보면 부품의 표면 상태를 보다 구체적으로 파악하고,

가공이나 제조 과정에서 발생한 차이를 확인하는 데 도움이 됩니다.

3. 비접촉 광학 3D 측정의 특징

표면을 측정하는 방법에는 측정용 탐침을 직접 접촉시키는 방식과 빛을 이용하는 비접촉 방식이 있습니다.

비접촉 광학 측정은 측정 대상에 탐침을 직접 대지 않고 빛과 광학 센서를 이용해 표면 정보를 얻는 방식입니다.

따라서 접촉에 따른 영향을 줄이면서 표면의 미세한 높낮이와 구조를 분석할 수 있습니다.

NanoFocus의 µsurf 기술은 공초점 광학 원리를 활용합니다.

쉽게 설명하면 초점이 맞는 위치의 빛 정보를 선별해 여러 높이에서 얻은 데이터를 조합하고, 이를 바탕으로 표면의 3차원 형태를 재구성하는 방식입니다.

이를 통해 단순한 2차원 이미지가 아니라 가로와 세로, 높이 정보를 포함한 입체적인 측정 데이터를 얻을 수 있습니다.

4. 3D 표면 측정기는 어디에 활용될까요?

• 정밀 부품 및 금속 가공: 가공 후 표면의 미세한 굴곡과 거칠기 확인
• 코팅 및 도장 품질 검사: 코팅된 표면의 형상과 균일성 분석
• 전자·반도체 분야: 미세 구조와 표면 상태 확인
• 자동차 산업: 차체나 금속 표면의 굴곡과 외관 품질 분석
• 연구 및 품질 관리: 시료의 3차원 표면 구조를 측정하고 결과 비교

실제 적용 범위와 측정 가능한 특성은 장비의 구성, 측정 대상의 재질과 표면 상태, 사용 목적에 따라 달라질 수 있습니다.

5. 휴대 가능한 고정밀 3D 표면 측정기, Nanofocus µsurf Mobile

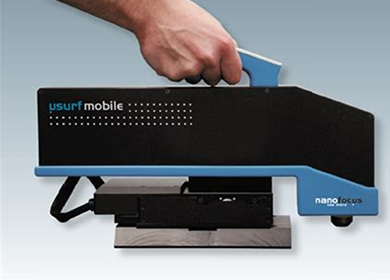

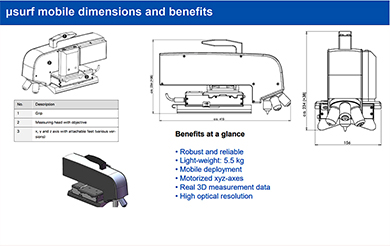

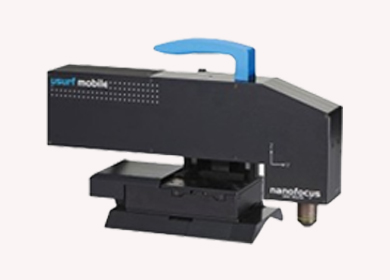

NanoFocus의 µsurf Mobile은 휴대가 가능한 고정밀 광학 3D 표면 측정 장비입니다.

일반적으로 정밀 측정 장비는 설치된 측정실이나 실험실에서 사용하는 경우가 많지만,

휴대형 측정 시스템은 측정 대상이 있는 현장으로 장비를 이동해 활용할 수 있다는 특징이 있습니다.

특히 큰 부품이나 이동이 어려운 대상은 시료를 측정 장비가 있는 장소로 옮기는 과정이 부담이 될 수 있습니다.

이때 현장 측정이 가능한 장비를 활용하면 실제 작업 환경에서 표면 상태를 확인하는 방안을 검토할 수 있습니다.

µsurf Mobile은 광학 측정 기술을 바탕으로 표면의 3차원 형상을 분석하는 장비로, 정밀 부품과 산업용 표면의 상태를 확인해야 하는 환경에서 활용할 수 있습니다.

제품의 품질을 정확하게 평가하려면 외관을 확인하는 것뿐만 아니라 표면의 미세한 높낮이와 거칠기까지 살펴보는 과정이 중요합니다.

3D 표면 측정기는 이러한 정보를 입체적인 데이터로 제공해 가공 품질 확인과 표면 분석, 연구 및 검사 작업을 지원합니다.

특히 비접촉 광학 측정 방식은 대상에 직접 접촉하지 않고 표면을 분석할 수 있으며, 휴대형 장비는 현장 측정이 필요한 환경에서도 활용을 검토할 수 있습니다.

측정 대상의 크기와 재질, 필요한 측정 항목을 고려해 적합한 장비를 선택하면 보다 체계적인 표면 분석과 품질 관리에 도움이 될것입니다.
